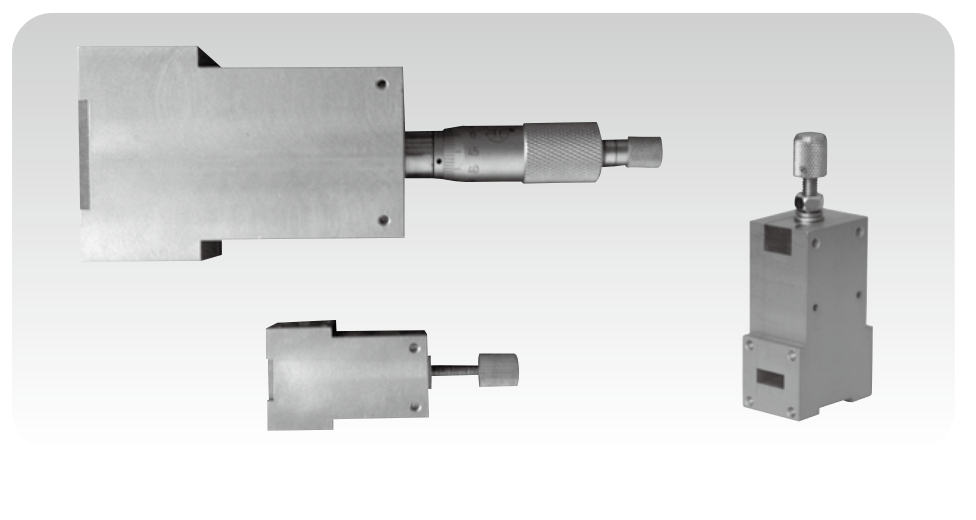

大功率可变移相器
波导大功率宽带可变移相器采用全波导结构 ，，，，，可达到360°以上移相的目的 ，，，，，同时也能够承受较大的通过功率 。。。。。。由于采用了微分头驱动 ，，，，，能保证较高的移相精度 ，，，，，并能实现较小的驻波比和插入损耗 。。。。。。 该移相器设计理念先进、加工精密 ，，，，，各项电性能指标均达到了国内外先进水平 。。。。。。
测试报告
大功率可变移相器
| 型号 Model |
频率范围 Freq. (GHz) |
法兰 Flange | 驻波 VSWR |
插损 Insertion Loss |
移相量 Phase Shift |
功率 Max Power(W) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XB-WPS90 | 8.20～12.40 | FBP/FBM/FBE | ≤1.20 | ≤0.3dB | 0-360° | 2000 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XB-WPS75 | 9.84～15.0 | FBP/FBM/FBE | ≤1.20 | ≤0.3dB | 0-360° | 2000 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XB-WPS62 | 11.9～18.0 | FBP/FBM/FBE | ≤1.20 | ≤0.4dB | 0-360° | 2000 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XB-WPS51 | 14.5～22.0 | FBP/FBM/FBE | ≤1.25 | ≤0.4dB | 0-360° | 1500 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XB-WPS42 | 18.0～26.5 | FBP/FBM/FBE | ≤1.25 | ≤0.5dB | 0-360° | 1500 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XB-WPS34 | 21.7～33.0 | FBP/FBM/FBE | ≤1.25 | ≤0.5dB | 0-360° | 1000 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XB-WPS28 | 26.5～40.0 | FBP/FBM/FBE | ≤1.25 | ≤0.6dB | 0-360° | 1000 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XB-VPS22 | 33.0～50.0 | UG-383/U | ≤1.25 | ≤0.6dB | 0-360° | 900 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XB-VPS19 | 39.2～59.6 | UG-383/ U-Mod | ≤1.25 | ≤0.7dB | 0-360° | 900 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
