方波导正交模耦合器（常规）

正交模耦合器(OMT)为波导三端口器件，，，，，，，是用于圆波导或矩形波导系统中分离出两个不同极化波的装置，，，，，，，用于双线极化信号分离或合成 。 。。。。。极化方式为线极化( 垂直，，，，，，，水平) 。 。。。。。
本公司设计的超宽带OMT有两种形式（方形或圆形波导口），，，，，，，方波导口的OMT公共口为方形，，，，，，，且公共口处在器件的中轴线上，，，，，，，如需连接圆波导口喇叭天线需要配方圆转换，，，，，，，其电特性是等幅不等相 ；； ；；；；圆波导口的OMT公共口为圆形，，，，，，，可直接连接圆波导口喇叭天线，，，，，，，且公共口处在器件的偏心位置，，，，，，，其电特性是等幅等相 。 。。。。？？？？？？？？突Э筛葑陨硇枨罄囱≡裣嘤MT形式 。 。。。。。
测试报告

方波导正交模耦合器（常规）

永鑫国际(中国游)有限公司官网

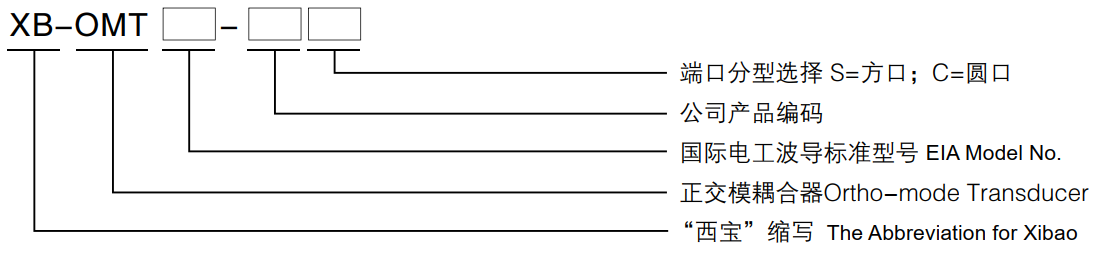

型号 Model 频率范围 Freq. (GHz) 带宽 △F/F Bandwidth 法兰型号 Flange 隔离度 Isolation 主线驻波 VSWR（Main） 副线驻波 VSWR（Second）
XB-OMTS14 1.13～1.73 5~10% FDP/FDM ≥35dB ≤1.2 ≤1.3
XB-OMTS18 1.45～2.20 5~10% FDP/FDM ≥35dB ≤1.2 ≤1.3
XB-OMTS22 1.72～2.61 5~10% FDP/FDM ≥35dB ≤1.2 ≤1.3
XB-OMTS26 2.17～3.30 5~10% FDP/FDM ≥35dB ≤1.2 ≤1.3
XB-OMTS32 2.60～3.95 5~10% FDP/FDM ≥35dB ≤1.2 ≤1.3
XB-OMTS40 3.22～4.90 5~10% FDP/FDM ≥35dB ≤1.2 ≤1.3
XB-OMTS48 3.94～5.99 5~10% FDP/FDM ≥35dB ≤1.2 ≤1.3
XB-OMTS58 4.64～7.05 5~10% FDP/FDM ≥35dB ≤1.2 ≤1.3
XB-OMTS70 5.38～8.17 5~10% FDP/FDM ≥35dB ≤1.2 ≤1.3
XB-OMTS84 6.57～9.99 5~10% FBP/FBM/FBE ≥35dB ≤1.2 ≤1.3
XB-OMTS100 8.20～12.5 5~10% FBP/FBM/FBE ≥35dB ≤1.2 ≤1.3
XB-OMTS120 9.84～15.0 5~10% FBP/FBM/FBE ≥35dB ≤1.2 ≤1.3
XB-OMTS140 11.9～18.0 5~10% FBP/FBM/FBE ≥35dB ≤1.2 ≤1.3
XB-OMTS180 14.5～22.0 5~10% FBP/FBM/FBE ≥35dB ≤1.2 ≤1.3
XB-OMTS220 17.6～26.7 5~10% FBP/FBM/FBE ≥35dB ≤1.2 ≤1.3
XB-OMTS260 21.7～33.0 5~10% FBP/FBM/FBE ≥35dB ≤1.2 ≤1.3
XB-OMTS320 26.3～40.0 5~10% FBP/FBM/FBE ≥35dB ≤1.2 ≤1.3
